•产品描述:

U8310是一款耐压为120V的集成三相全桥栅极驱动器，适合于三相电机应用中高速功率MOSFET和IGBT的栅极驱动，同时也集成了12V LDO控制电路和MCU的供电5.0V LDO，集成内部自举二极管，简化了整个供电系统。U8310内置低侧电源和高侧电源欠压（UVLO）保护功能，防止功率管在过低的电压下工作，提高效率。U8310输入脚兼容3.3-5.0V输入逻辑，集成防穿通死区时间为150ns，驱动能力为+2.0A/-2.5A。U8310集成共模噪声消除技术使得高边驱动器在高dv/dt噪声环境能稳定工作，并且使芯片具有宽范的负瞬态电压忍受能力。

•主要特点:

悬浮绝对电压：120V；VM电压范围:5.0-80.0V；兼容3.3/5V输入逻辑；驱动电流:+2.0A/-2.5A(typ.)；死区时间:200ns(typ.)；集成VCC和VBS欠压保护；集成12V控制电路；集成5.0V LDO；5V LDO集成输出短路保护；集成内部自举二极管；高负瞬态电压承受能力：10V(typ.)；集成共模噪音消除电路；SSOP24封装

•典型应用:

BLDC驱动；电动工具；小家电

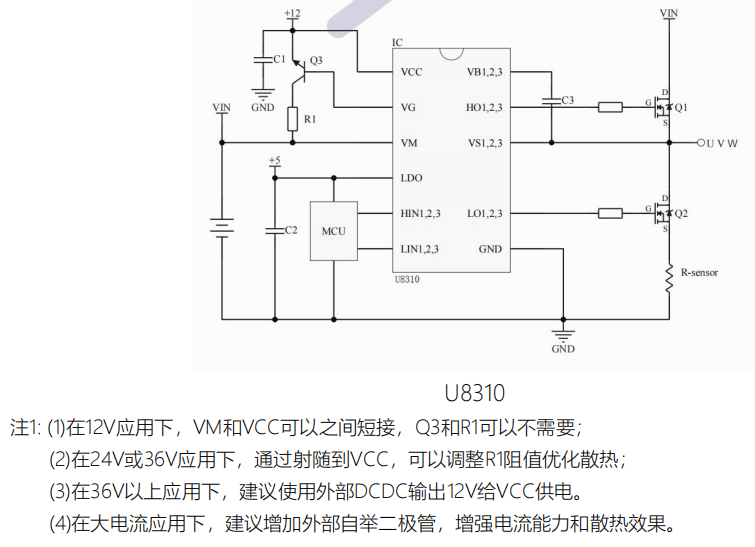

•典型应用电路

规格书下载点击此处
