U6119S

•产品描述:
U6119S/SA/SC系列是一个单片控制电路,提供DC-DC电压转换的主要功能。该器件包括一个内部温度补偿基准,比较器,占空比控制振荡器与有源限流电路,驱动器和大电流输出开关。输出电压为ADJ Vol, no集成两个外部电阻,参考精度为2%。采用最少数量的外部元件,U6119S/SA/SC系列器件专为降压应用而设计。

•主要特点:

 •vin 200v / 100v MOS
•输出开关ADJ
•参考精度2%
•低静态电流:15μA(TYP.)
输出MOSFET频率操作到200KHZ
•有效限流
•支持反激和降压拓扑qr -降压CC控制(SEL=GND)
•待机功率低<70mW
•可编程电缆跌落
补偿:(CDC)在PSR CV模式
•内置交流线路和负载CC补偿
•内置保护:
短负载保护(SLP)
片内热关闭(OTP)
逐周期限流
前缘冲裁(LEB)
引脚浮动保护
•VDD UVLO OVP和夹具
•封装(SOP7)

•典型应用:电动汽车、电动自行车电器、工业控制

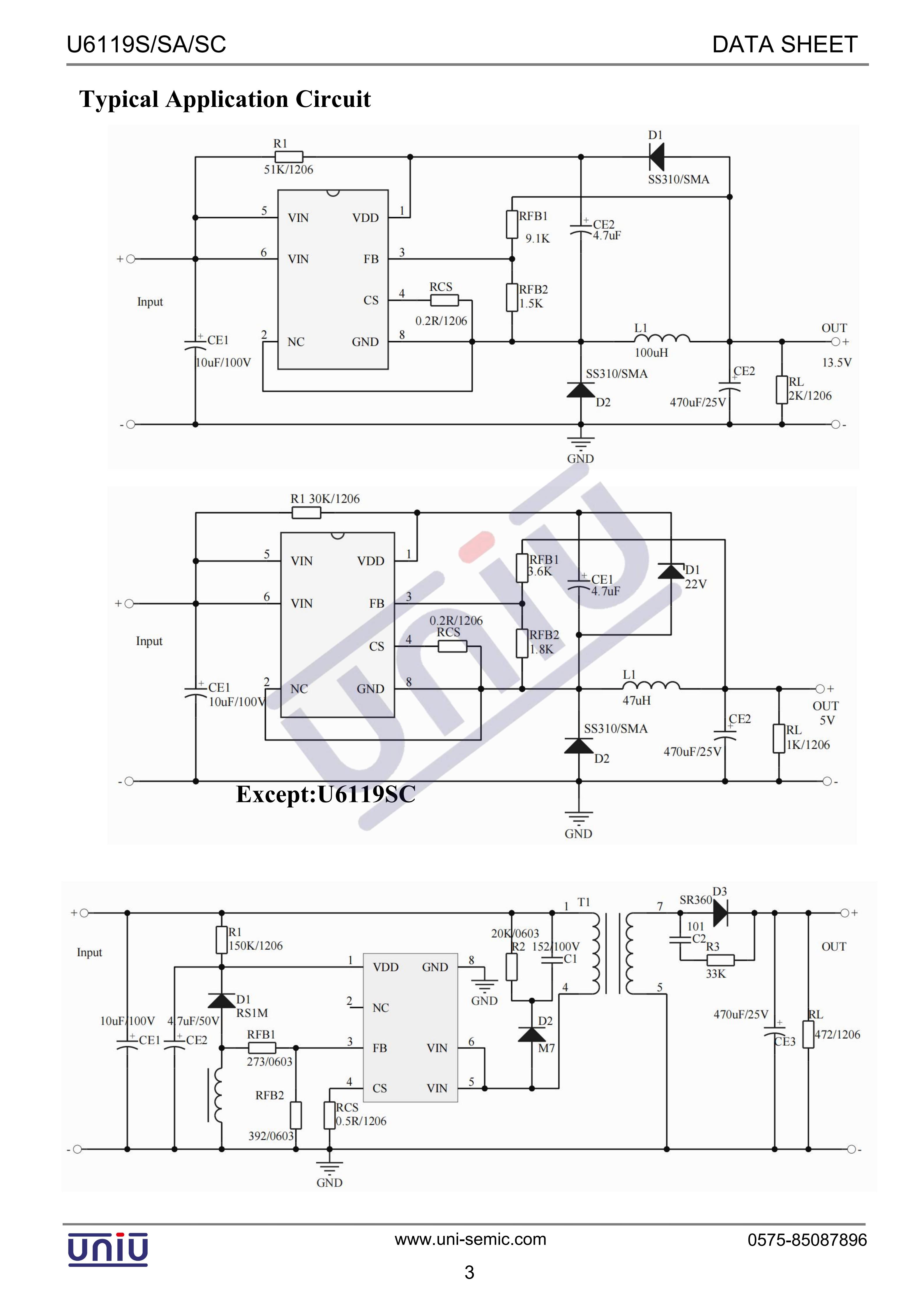

•典型应用电路:


规格书下载点击此处
