•产品描述:

U9310是高压，高速功率MOSFET和IGBT驱动器，具有三个独立的高侧和低侧参考输出通道，适用于三相应用。专有的HVIC技术使坚固的整体结构成为可能。逻辑输入兼容CMOS或LSTTL输出，低至3.3V逻辑。输出驱动器具有高脉冲电流缓冲级，设计用于最小的驱动器交叉导通。传播延迟匹配，以简化在高频应用中的使用。浮动通道可用于驱动高侧配置的n通道功率mosfet或igbt，其工作电压高达600 V。

•主要特点:

集成自举二极管(1)；
+600V完全工作；
耐瞬态负电压；
栅极驱动供电范围从10v到20v；
所有通道的欠压锁定；
独立的3个半桥驱动器；
匹配所有信道的传播延迟；
防交叉传导逻辑；
输出与输入同相；
3.3 V/5V逻辑兼容；
更低的di/dt栅极驱动，更好的抗噪性。

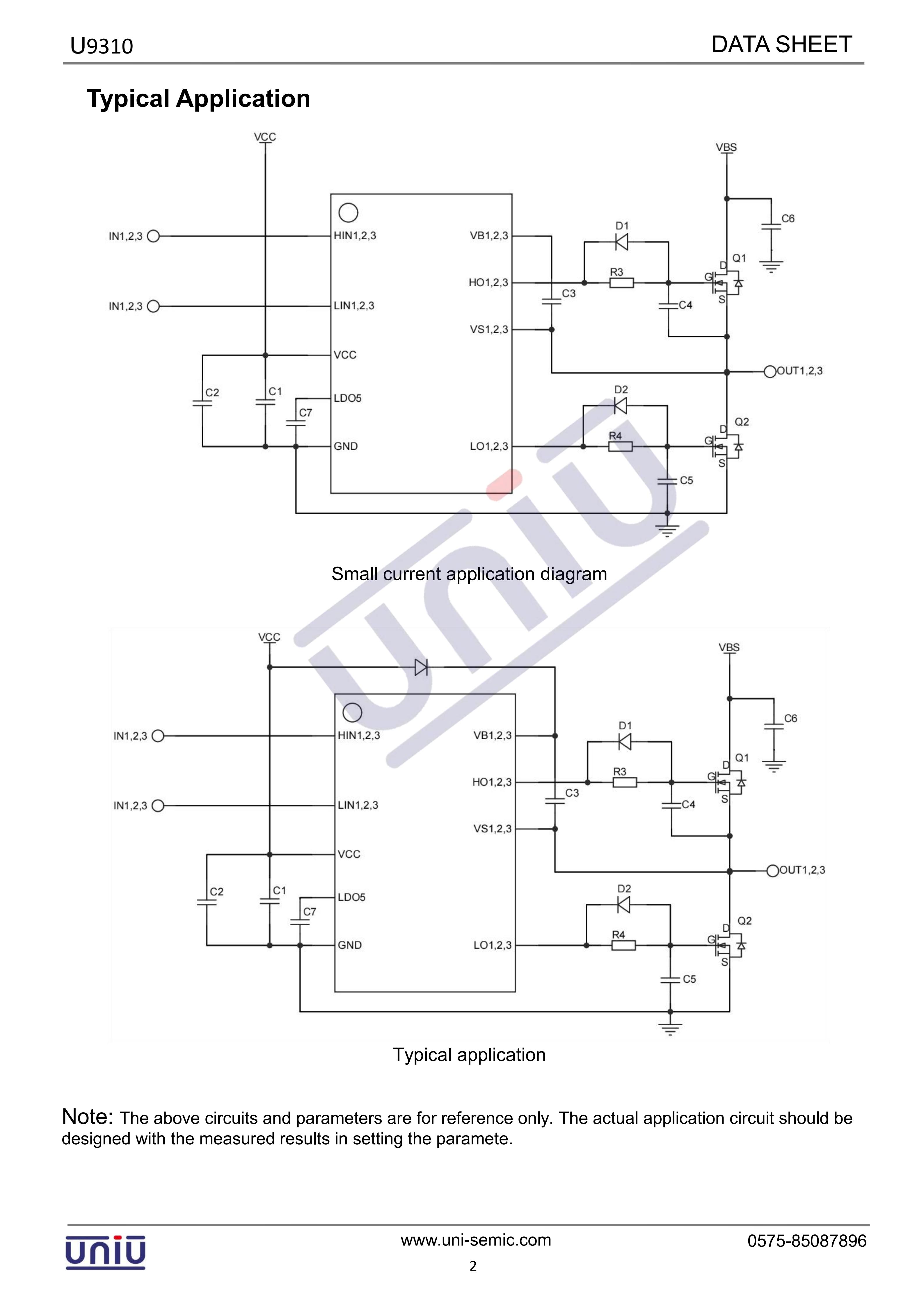

•典型应用电路
