•产品描述:U6310/U6311是一款耐压为70V的集成三相全桥栅 极驱动器，适合于12V，24V和36V的三相电机应用中 高速功率 MOSFET 和IGBT 的栅极驱动，同时也集成 了12V LDO控制电路和MCU的供电 5.0V LDO，简化 了整个供电系统。U6311内置比较电路，可用于电流过 流检测，简化外围应用电路。 U6310/U6311 内 置 低 侧 电 源 和 高 侧 电 源 欠 压 （UVLO）保护功能，防止功率管在过低的电压下工 作，提高效率。 U6310/U6311输入脚兼容3.3-5.0V输入逻辑，集成 防穿通死区时间为 200ns，驱动能力为 +1.5A/- 1.8A。 U6310/U6311集成共模噪声消除技术使得高边驱 动器在高 dv/dt 噪声环境能稳定工作，并且使芯片具 有宽范的负瞬态电压忍受能力。

•主要特点:悬浮绝对电压: 70V；VM电压范围:5.0-70.0V； U6311 集成比较器（基准 200mV）；兼容3.3/5V 输入逻辑；驱动电流:+1.5A/-1.8A(typ.)；死区时间: 250ns (typ.)；集成VCC和VBS欠压保护；集成12V LDO控制电路；集成5.0V LDO；5V LDO集成输出短路保护；过流检测（U6311）；负瞬态电压承受能力；集成共模噪音消除电路；CPC24、SSOP24、QFN28 封装

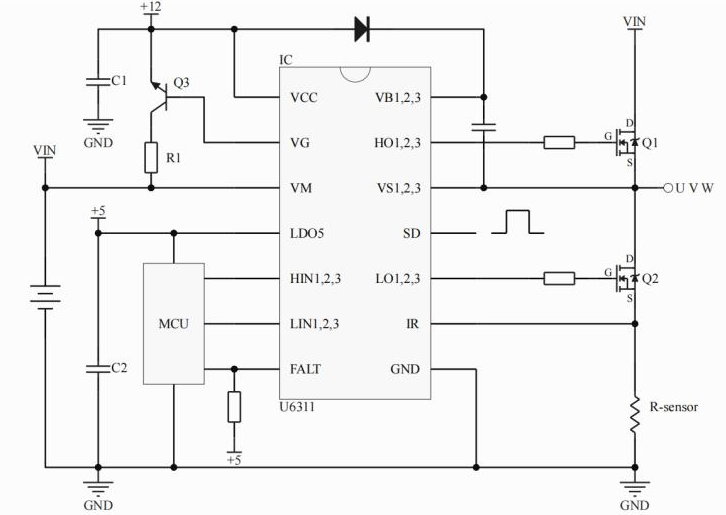

•典型应用电路

规格书下载点击此处
