•产品描述:U3504C是一个高压，降压，开关稳压器内置MOSFET。它集成了一个高侧、高压、功率MOSFET，通常电流限制为1.5A（IPK）。输入范围适应各种降压应用，使其成为汽车，工业和照明应用的理想选择。采用滞回电压模式控制，响应速度非常快。UNIU专有的反馈控制方案最大限度地减少了所需外部组件的数量。开关频率为130KHz，允许元件尺寸小。热停机和短路保护（SCP）提供可靠的容错操作。低静态电流允许U3504C在电池供电应用中使用。U3504C采用ESOP-8封装，外露pad。

•主要特点:整机集成高压启动电路整机默认5V输出（类型）整机内置150V/0.85Ω MOSFET整机内置自举二极管整机滞回控制：无补偿整机130KHz开关频率整机PWM调光控制输入降压应用整机短路保护（SCP）整机高侧MOSFET整机低静态电流整机热关机整机采用ESOP-8封装，带外接垫。

•典型应用:滑板车、电动自行车控制电源、太阳能系统、汽车系统电源、工业电源、大功率LED驱动、USB

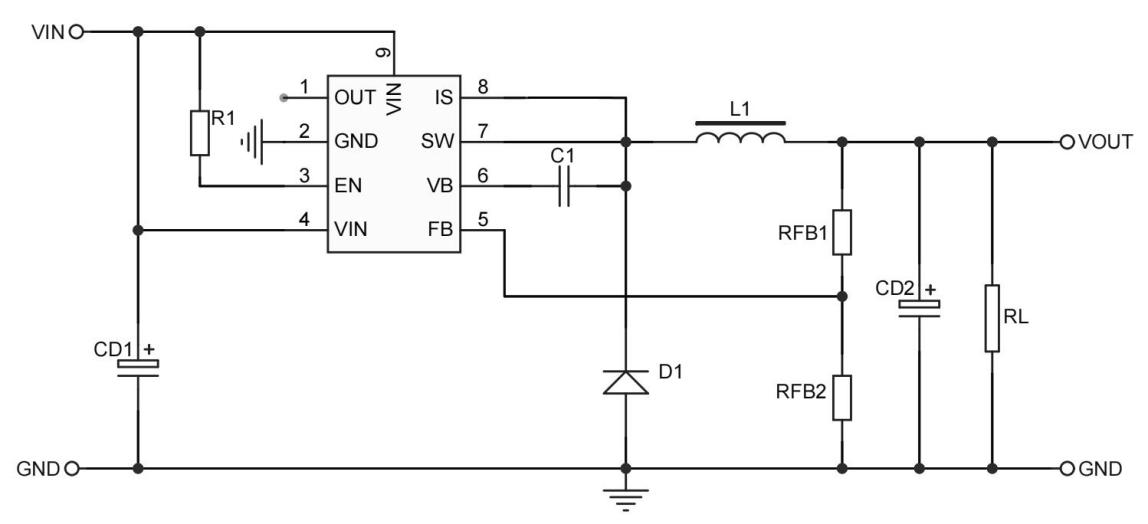

•典型应用电路
