•产品描述:

U322B是一款高性能低成本PWM控制功率器，适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。同时产品内置高耐压MOSFET可提高系统浪涌耐受能力。与传统的PWM控制器不同，U322B内部无固定时钟驱动MOSFET，系统开关频率随负载变化可实现自动调节。同时芯片采用了多模式PWM控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。此外，芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗。U322B集成有完备的带自恢复功能的保护功能：VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和VDD过压保护等。

•主要特点:

● 集成700V 高压启动电路 ● 多模式控制、无异音工作 ● 支持降压和升降压拓扑 ● 默认12.5V 输出（FB 脚悬空） ● 待机功耗低于 50mW ● 良好的线性调整率和负载调整率 ● 集成软启动电路 ● 内部保护功能： > 过载保护 (OLP) > 逐周期电流限制 (OCP) > 输出过压保护 (OVP) > VDD 过压、欠压和电压箝位保护

• 典型应用:

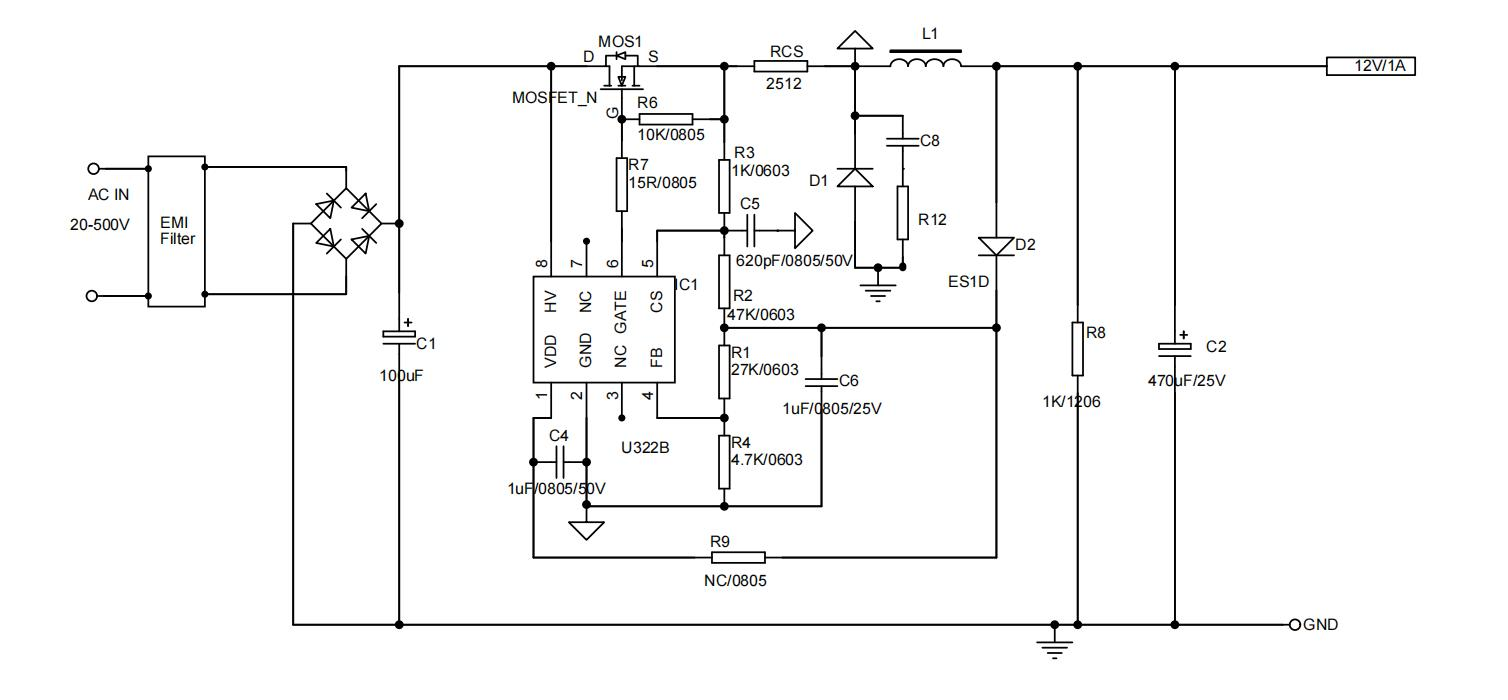

•典型应用电路
