•产品描述:

U3209A是一款高性能低成本PWM控制功率器， 适用于离线式小功率降压型应用场合，外围电路简单、 器件个数少。同时产品启动模块内置高耐压（500V） MOSFET可提高系统浪涌耐受能力。 与传统的 PWM 功率开关不同，U3209A内部无 固定时钟驱动 MOSFET ，系统开关频率随负载变化 可实现自动调节。同时芯片采用了多模式PWM控制 技术，有效简化了外围电路设计，提升线性调整率和 负载调整率并消除系统工作中的可闻噪音。此外，芯 片内部峰值电流检测阈值可跟随实际负载情况自动调 节，可以有效降低空载情况下的待机功耗。 U3209A集成有完备的带自恢复功能的保护功能： VDD 欠压保护、逐周期电流限制、输出过压保护、 过热保护、过载保护和 VDD 过压保护。

•主要特点:

集成12Ω，500V MOS l 集成 500V 高压启动电路 l 集成续流二极管 l 多模式控制、无异音工作 l 支持降压和升降压拓扑 l 默认 14V 输出（ FB 脚悬空） l 待机功耗低于 50mW l 良好的线性调整率和负载调整率 l 集成软启动电路 l 内部保护功能 ： Ø 过载保护 (OLP) Ø 逐周期电流限制 (OCP) Ø 输出过压保护 (OVP) Ø VDD 过压、欠压和电压箝位保护

• 典型应用:

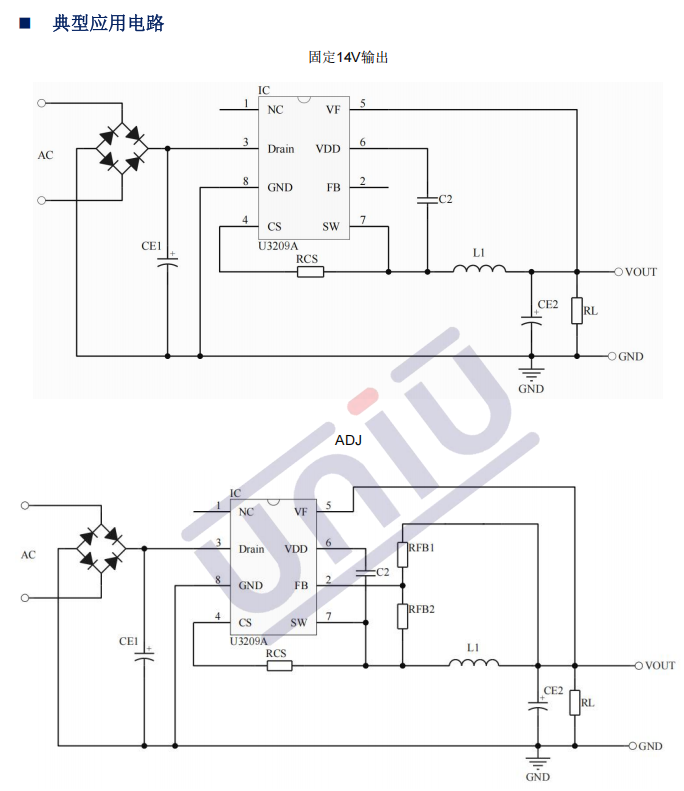

•典型应用电路

规格书下载点击此处
