U3211

•产品描述: U3211是一款高性能低成本PWM控制功率器,适用于离线式小功率降压型应用场合,外围电路简单、器件个数少。同时产品启动模块内置高耐压(650V)MOSFET可提高系统浪涌耐受能力。与传统的 PWM 功率开关不同,U3211内部无固定时钟驱动 MOSFET ,系统开关频率随负载变化可实现自动调节。同时芯片采用了多模式PWM控制技术,有效简化了外围电路设计,提升线性调整率和负载调整率并消除系统工作中的可闻噪音。此外,芯片内部峰值电流检测阈值可跟随实际负载情况自动调节,可以有效降低空载情况下的待机功耗。U3211 集成有完备的带自恢复功能的保护功能:VDD 欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和 VDD 过压保护。

•主要特点:集成 650V 高压启动电路;多模式控制、无异音工作;支持降压和升降压拓扑;默认 12V 输出( FB 脚悬空);待机功耗低于 50mW;良好的线性调整率和负载调整率;集成软启动电路;内部保护功能 :过载保护 (OLP);逐周期电流限制 (OCP);输出过压保护 (OVP)Ø VDD 过压、欠压和电压箝位保护

•典型应用:小家电电源、工业控制

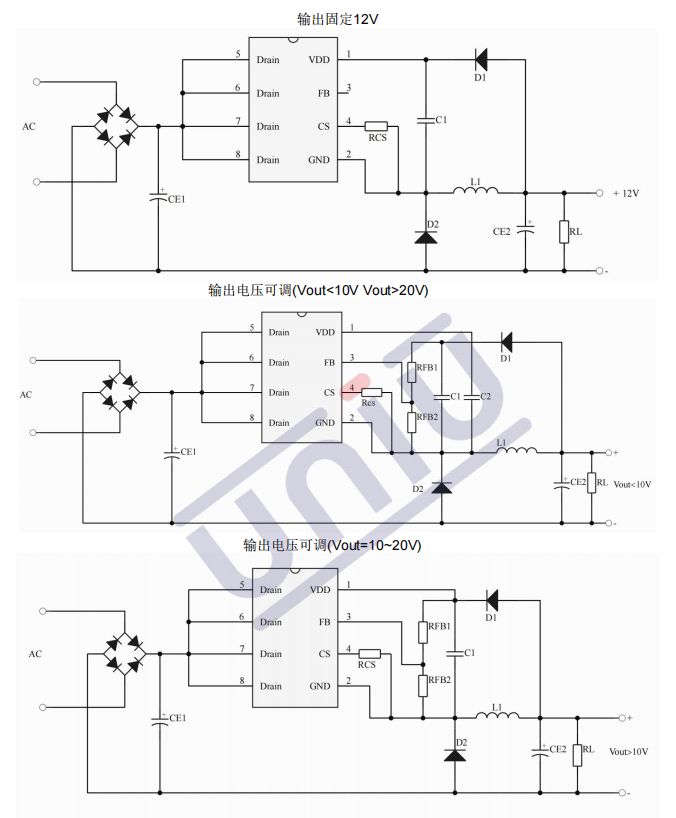

•典型应用电路

规格书下载点击此处
